雙向拉線開關HFKLT2-II
雙向拉線開關HFKLT2-II是膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，保護人員或設備的。
一、概述
雙向拉線開關HFKLT2-II（即拉繩開關，急停開關）本產品采用整體密封，具有防水、防潮、防塵等特點，適用于室內外潮濕、粉塵大的惡劣環境下使用。


二、主要用途
本系列產品是膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，保護人員或設備的。
三、主要技術指標
工作電壓       AC220V
動作角度       25?
觸點容量       AC220V  3A
極限角度       75?
接點形式       雙斷點1常開1常閉
防護等級       IP65
使用壽命       10萬次
重    量       2.5Kg


四、外型結構及工作原理

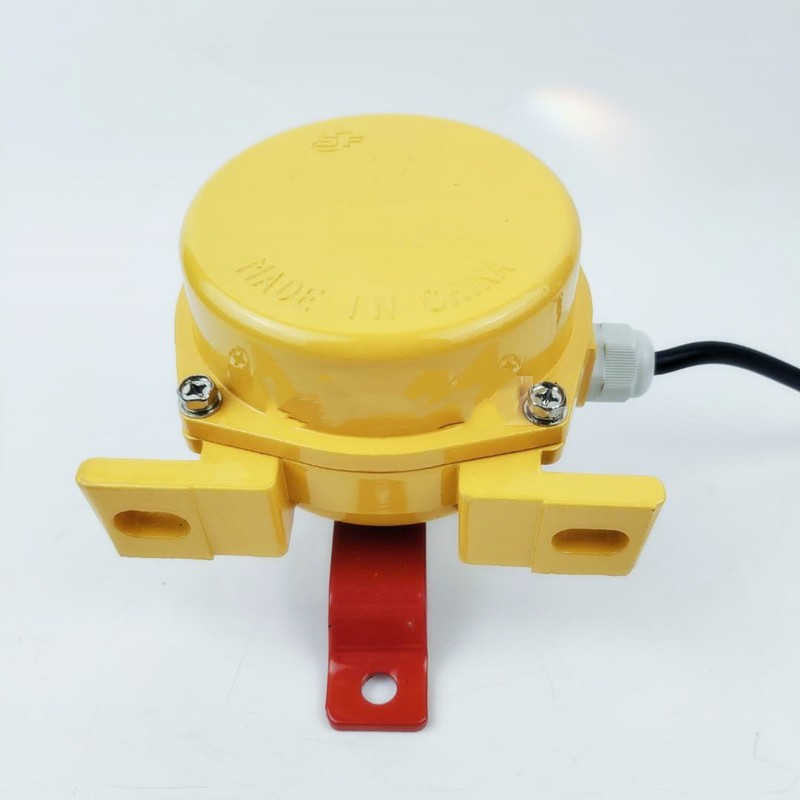

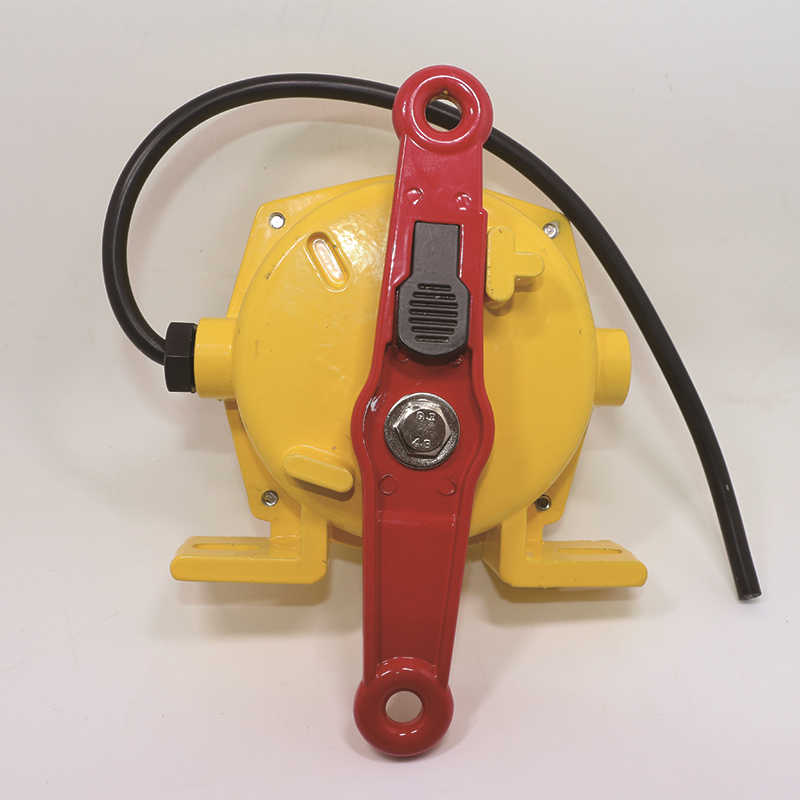

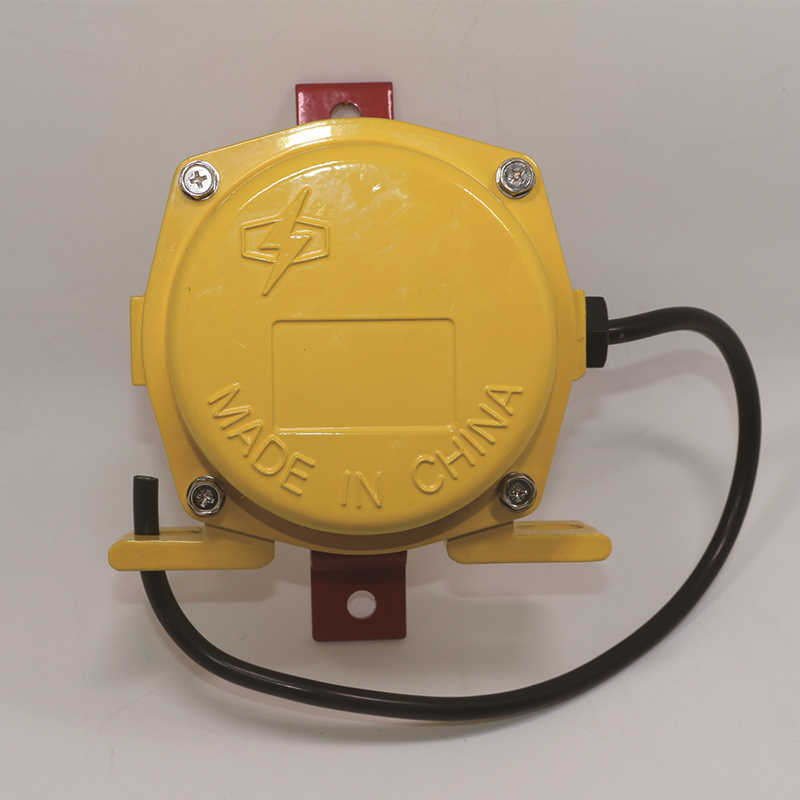

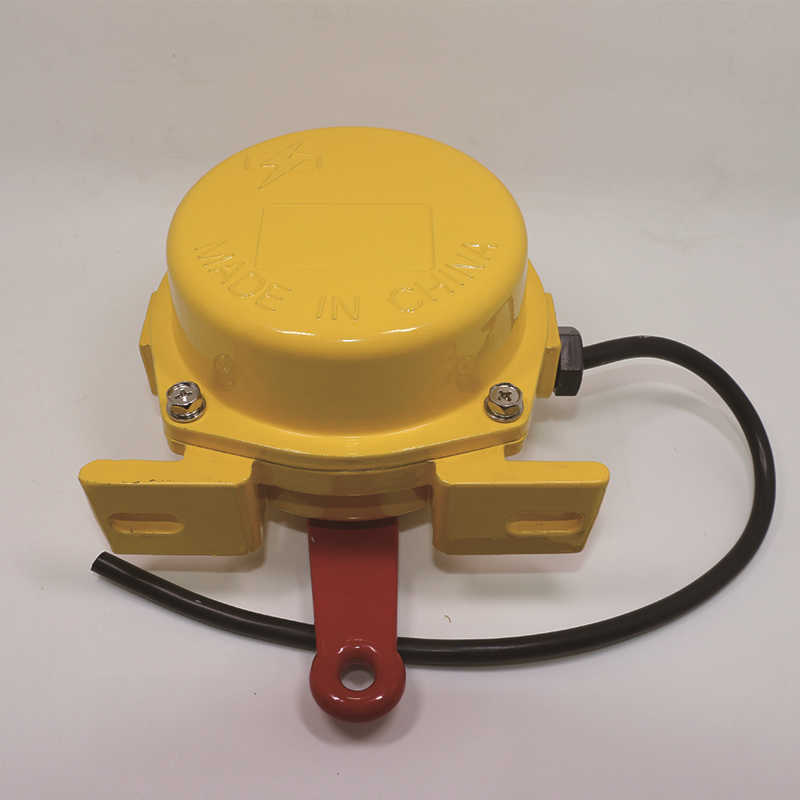

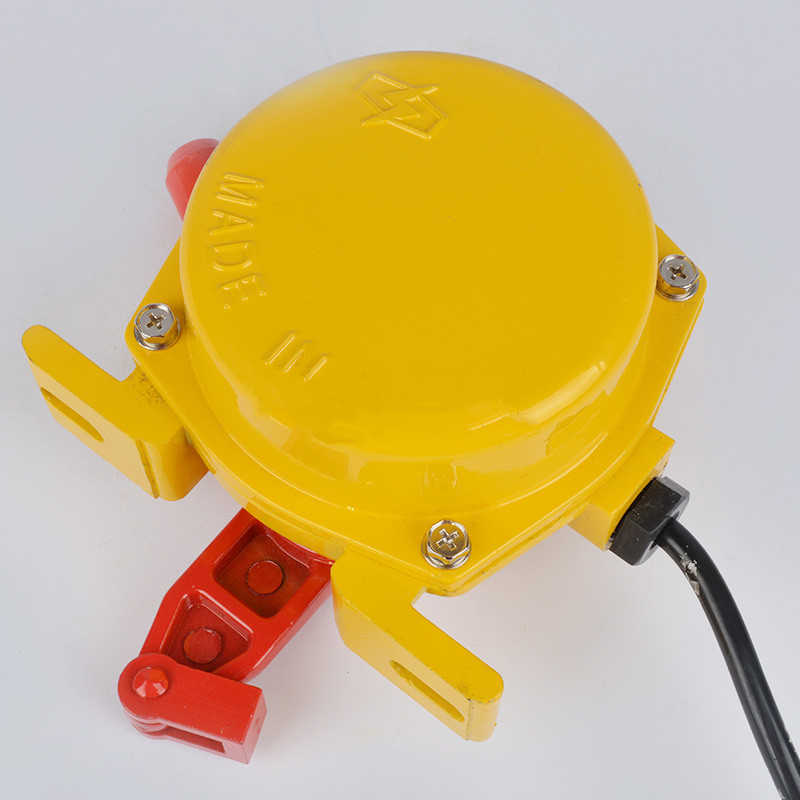

1．外型結構
2．工作原理
本產品為雙向動作，開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時，現場工作人員通過拉動雙向拉繩開關兩邊的繩索，使開關內凸輪壓動微動開關動作，使開關進入工作狀態，發出停機信號，達到預防和控制設備及人身的目的。


五、安裝及接線
（一）   安裝
用戶根據外形結構標注的安裝尺寸，自制一安裝支架，也可向我公司訂購。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：
1．  安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以40米左右為宜。
2．  把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。
3．  在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后zui大限度的減少拉繩的垂撓度。
4．  對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。
（一）   接線
在出線口引出一個四芯橡套電纜分別是紅、藍、黃、黑。其中紅、藍為動斷接點引出線。黃、黑為動合接點引出線。接線原理見圖（4）
六、維護保養
1．  定期除塵，定期檢驗開關觸點轉換狀態，保證正常工作。
2．  機件或鋼絲繩嚴重銹蝕應及時更換。
